產品特性
高度集成的三通道多模多頻GNSS射頻接收芯片；
每個通道可單獨配置為接收1.1GHz~1.7GHz范圍內的任意頻點和帶寬的衛星導航信號；
集成可編程的低通濾波器，支持4M、10M、20M、32M、40MHz等多種帶寬配置；支持模擬和數字中頻輸出；
集成4bit-ADC，支持三種常用碼型：SIG/MAG碼、二進制補碼、無符號碼；支持四線SPI，SPI最高配置速率可達10MHz;
芯片工作溫度范圍為-55~125℃；
56-pin 7×7×0.75 mm QFN封裝；
GNSS 高精度定位射頻芯片

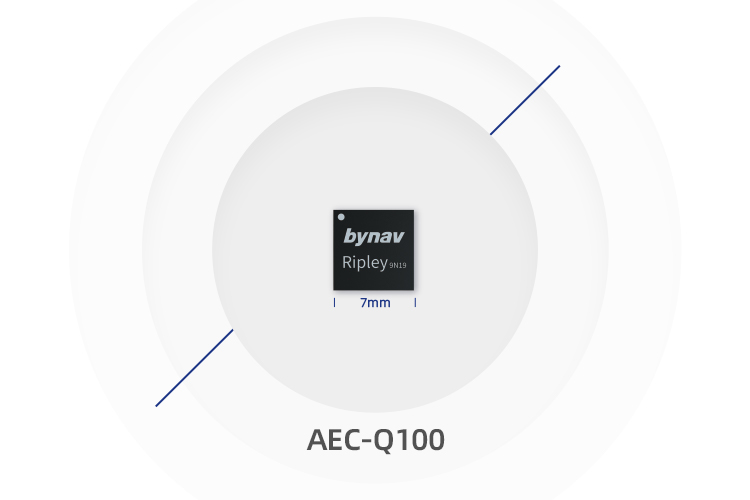

Ripley 是一款高度集成的三通道高精度寬帶 GNSS 射頻接收芯片，每個通道集成射頻前端、中頻濾波、自動增益控制和模數轉換。單芯片支持 BDS/GPS/GLO/GAL 全系統全頻點信號同時接收。采樣率最高可到 120 MHz，濾波器帶寬 4~40 MHz 可配置。全芯片工作電流 80mA。
索取報價
高度集成的三通道多模多頻GNSS射頻接收芯片；
每個通道可單獨配置為接收1.1GHz~1.7GHz范圍內的任意頻點和帶寬的衛星導航信號；
集成可編程的低通濾波器，支持4M、10M、20M、32M、40MHz等多種帶寬配置；支持模擬和數字中頻輸出；
集成4bit-ADC，支持三種常用碼型：SIG/MAG碼、二進制補碼、無符號碼；支持四線SPI，SPI最高配置速率可達10MHz;
芯片工作溫度范圍為-55~125℃；
56-pin 7×7×0.75 mm QFN封裝；
|
參數 |
描述 |
最小值 |
典型值 |
最大值 |
|---|---|---|---|---|
|
VBAT |
直流輸入電壓 |
1.62 V |
3.3 V |
3.6 V |
|
Icc |
工作電流 |
— |
80 mA |
100 mA |
|
RFIN |
射頻輸入頻率 |
1100 MHz |
— |
1700 MHz |
|
S11 |
輸入匹配 |
— |
-15 dB |
— |
|
Gain |
通道級聯最大增益 |
92 dB |
95 dB |
100 dB |
|
AGC Range |
增益控制范圍 |
— |
85 dB |
— |
|
Flatness |
帶內平坦度@0.5倍BW |
— |
0.5 dB |
1 dB |
|
IMRR |
鏡像抑制 |
— |
30 dB |
— |
|
LO |
相位噪聲@1KHz |
— |
-86 dBc/Hz |
-84 dBc/Hz |
應用于多模多頻高精度接收機等
農業無人機、表演無人機等
北云科技擁有全面的車規級質量體系認證、流程認證、開發能力認證及產品認證，基于車規級質量管理理念，依托高精密實驗設備、智能化倉儲系統、裝測一體全自動化生產線以及數字化管理系統，構建了穩健的規模化量產能力與車規級品控能力，為客戶持續提供穩定、可靠、品質卓越的產品。
擁有多條高精度定位整機及模塊全自動裝配及測試一體化產線，可對單件產品進行從原材料批次到最終出貨測試數據的全生產周期精確追溯。
ISO 26262 功能安全流程認證、ISO 26262 功能安全產品認證、ISO 21434 汽車網絡安全管理體系認證、IATF 16949 質量體系認證、ASPICE 認證、AEC-Q 系列認證等。
融合 ERP 管理系統、IWMS 倉管系統和 MES 生產執行系統，對產品的原料采購、倉儲、生產組裝、測試、標定及訂單、工單等各項關鍵數據進行記錄，實現全過程可追溯性管理。
規模化 IMU 標定中心、衛星導航實驗室、耐久/環境實驗室、三溫測試、功能測試、光學/視覺檢測等。
